Заземлення у квартирі чи будинку все ще сприймається багатьма як формальність, а дарма. Від нього залежить і ваша безпека, і коректна робота побутової техніки. У цій статті розповімо, як працюють розетки із заземленням і навіщо вони взагалі потрібні.

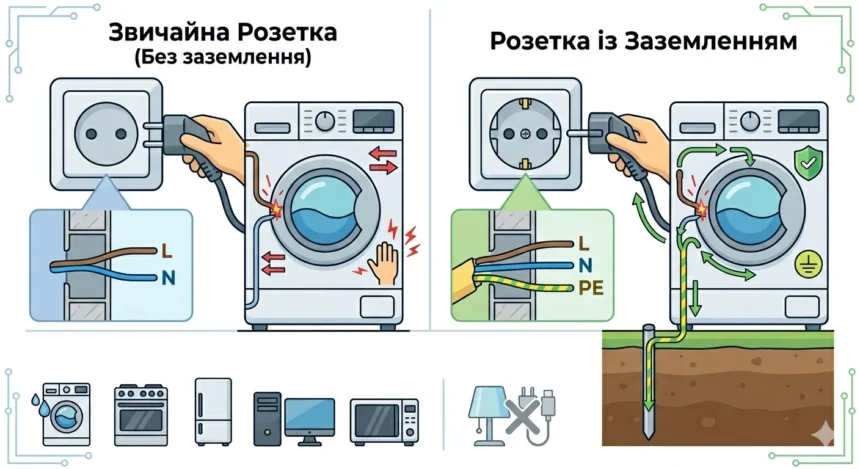

Чим розетка із заземленням відрізняється від звичайної
Обидва типи розеток виглядають практично однаково. Єдиною відмінністю моделей із заземленням будуть так звані «вусики» — і потрібні вони не для краси.
Звичайна розетка: до неї підведено два дроти — фаза та нуль. По них струм надходить до електроприладу. При поломці пристрою під напругою може опинитися корпус, що створює ризик удару струмом.
Розетка із заземленням: до фази та нуля додається третя жила — жовто-зелена, яка називається PE-провідником, або просто заземленням. Саме до неї підключені металеві вусики. Вони виступають трохи сильніше і з’єднуються з контактами на вилці раніше за основні штирі, тому захист починає працювати ще до повної подачі живлення.
Навіщо потрібне заземлення і як воно працює
Заземлення виконує три основні функції:
- Захист від удару струмом. Якщо фаза потрапить на металевий корпус, струм піде заземлювальним дротом у землю. Торкнувшись пральної машини або плити, ви не отримаєте розряд.
- Скидання статики та перешкод. Статичний заряд «зливається» в землю, захищаючи мікросхеми від пробою та прибираючи гул у колонках.
- Спрацьовування автоматики. Завдяки заземленню ПЗВ (ПРИСТРІЙ ЗАХИСНОГО ВІДКЛЮЧЕННЯ) бачить витік струму та миттєво відключає живлення в щитку, запобігаючи пожежі чи травмам.
Система працює завдяки фізиці: струм завжди обирає шлях найменшого опору. У мідного провідника заземлення опір у десятки разів нижчий, ніж у людського тіла.
Коли розетка із заземленням необхідна, а коли — ні
Заземлення обов’язкове не для всіх приладів. Наприклад, вилка настільної лампи або зарядки телефону плоска — вона просто не торкається заземлювальних контактів. Такі пристрої мають пластиковий корпус і безпечні самі по собі.
Для яких пристроїв заземлення є обов’язковим:
- Пральні машини, бойлери: щоб виключити удар струмом через воду.
- Електроплити, духовки, кондиціонери: потужні прилади (від 2,5 кВт) потребують захисту для спрацьовування автоматики при великих навантаженнях.
- Холодильники, мікрохвильовки: пристрої з металевим корпусом.
- Комп’ютери, аудіосистеми: для позбавлення від статики та мережевих перешкод.
- Електроінструмент: для безпеки при пошкодженні внутрішніх вузлів.
Як перевірити, чи є в розетці заземлення
Наявність «вусиків» ще не гарантує реального заземлення.
- Візуально: вимкніть автомати, зніміть панель розетки. Якщо підведено три дроти (включаючи жовто-зелений) — заземлення, швидше за все, є.
- Мультиметром:
- виміряйте напругу між двома основними контактами (має бути близько 230 В).
- виміряйте напругу між фазою та вусиком заземлення. Якщо прилад показує ~230 В — заземлення працює. Якщо в обох випадках 0 — захисту немає.
Важливо: якщо ви не впевнені у своїх силах, краще викликати професійного електрика.
Розетка із заземленням — це критично важлива частина системи безпеки вашого дому. Однак вона ефективна лише за умови правильного підключення та наявності відповідного контуру в будівлі.
